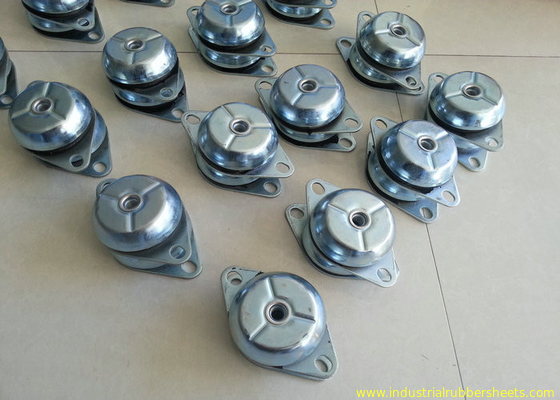

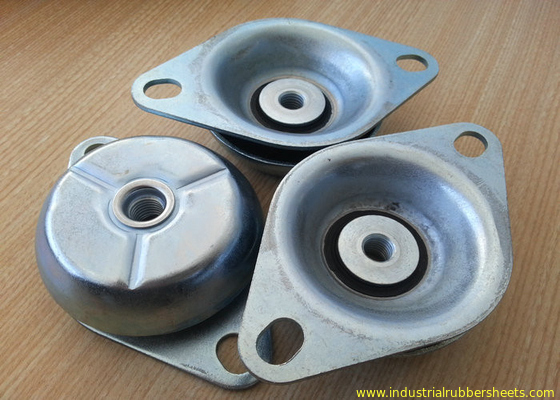

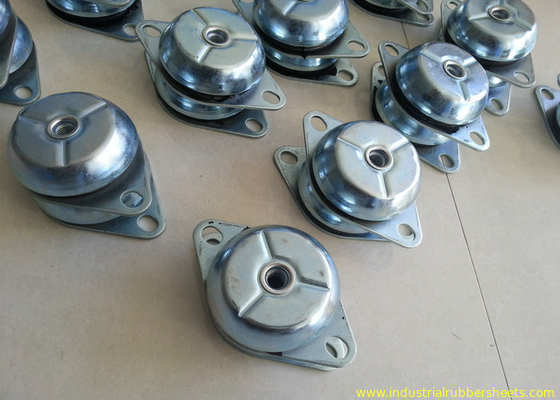

FRS, FRH-type rubberschokbreker, rubbersteun, rubber zet op
FRS, de rubbersteunen van FRH is één van bell-type schokbrekerschroef met professionele technologie en niet te imiteren formulering. De bovenkant is rond GLB van vrouwelijke die schroef met hoogte wordt gemaakt - blad van het kwaliteits is het zink met een laag bedekte metaal, de bodem het blad van het steunmetaal met 2 stockets, is het midden hoog - kwaliteitsrubber van NBR, NR met volledige kleefstof tussen het rubber en metaaldelen. Het is uitstekende eigenschappen van anti-vibration op as en zij voor generators, motoren, motorensysteem met 500-3500HZ bij FRS-steun en 1500-3500HZ bij FRH-steun, klein rubberkompres maar hogere lading, en het hulp om meer veiligheid met speciaal ontwerp van veiligheidsslot te krijgen. Ben op anti-vibration en schokabsorptie van toepassing voor alle soortengenerators, motoren, motoren, compressor, pomp, ijskast en ander metaalsysteem.
Specificaties:
materiaal: gegalvaniseerd metaal + rubber
rubber: NR, NBR (het gebrek is NR)
kwaliteit: industriële rang
kleur: zwart
bovenkant: metaal GLB met schroefdraad
midden: rubber met grote trekspanning
bodem: metaalzetel met groeven
oppervlakte: vlot
treksterkte: 8-12Mpa
hardheid: 40, 60+/-5shore A
verlenging: 350%
dichtheid: 1.4g/cm3
het werk temperatuur: -40°C - +120°C
het werk frequentie: 500-3000HZ
grootte: norm zonder vormkosten
OEM: kom om door de tekening van de koper te produceren overeen
verpakking in kartons
*** wanneer u opdracht geeft tot, pls bevestig het hoeveelheid en productcodenummer of uw tekeningen ***
|
Punt |
IRHD |
Afmetingen (mm) |
Gemiddelde Lading |
Maximum Lading |
Maximum Compressie |
||||
|
daN/mm |
A |
B |
C |
E |
F |
Kg/mm |
Kg |
mm |
|
|
FRS633508W |
40 |
63 |
35 |
M8 |
88 |
110 |
7 |
30 |
4.3 |
|
FRS633508M |
60 |
63 |
35 |
M8 |
88 |
110 |
24 |
90 |
3.8 |
|
FRS633510W |
40 |
63 |
35 |
M10 |
88 |
110 |
7 |
30 |
4.3 |
|
FRS633510M |
60 |
63 |
35 |
M10 |
88 |
110 |
24 |
90 |
3.8 |
|
FRS783510W |
40 |
78 |
35 |
M10 |
110 |
135 |
18 |
70 |
4 |
|
FRS783510M |
60 |
78 |
35 |
M10 |
110 |
135 |
38 |
140 |
3.7 |
|
FRS783512W |
40 |
78 |
35 |
M12 |
110 |
135 |
18 |
70 |
4 |
|
FRS783512M |
60 |
78 |
35 |
M12 |
110 |
135 |
38 |
140 |
3.7 |
|
FRS833510W |
40 |
83 |
35 |
M10 |
110 |
135 |
20 |
80 |
4 |
|
FRS833510M |
60 |
83 |
35 |
M10 |
110 |
135 |
54 |
200 |
3.7 |
|
FRS833512W |
40 |
83 |
35 |
M12 |
110 |
135 |
20 |
80 |
4 |
|
FRS833512M |
60 |
83 |
35 |
M12 |
110 |
135 |
54 |
200 |
3.7 |
|
FRS924210W |
40 |
92 |
42 |
M10 |
123.5 |
150 |
63 |
220 |
3.5 |
|
FRS924210M |
60 |
92 |
42 |
M10 |
123.5 |
150 |
100 |
350 |
3.5 |
|
FRS924212W |
40 |
92 |
42 |
M12 |
123.5 |
150 |
63 |
220 |
3.5 |
|
FRS924212M |
60 |
92 |
42 |
M12 |
123.5 |
150 |
100 |
350 |
3.5 |
|
FRS1064212W |
40 |
106 |
42 |
M12 |
143 |
175 |
76 |
380 |
5 |
|
FRS1064212M |
60 |
106 |
42 |
M12 |
143 |
175 |
96 |
480 |
5 |
|
FRS1064216W |
40 |
106 |
42 |
M16 |
143 |
175 |
76 |
380 |
5 |
|
FRS1064216M |
60 |
106 |
42 |
M16 |
143 |
175 |
96 |
480 |
5 |
|
FRS1254812W |
40 |
125 |
48 |
M12 |
156 |
192 |
100 |
500 |
5 |
|
FRS1254812M |
60 |
125 |
48 |
M12 |
156 |
192 |
168 |
840 |
5 |
|
FRS1254816W |
40 |
125 |
48 |
M16 |
156 |
192 |
100 |
500 |
5 |
|
FRS1254816M |
60 |
125 |
48 |
M16 |
156 |
192 |
168 |
840 |
5 |
|
FRS1505416W |
40 |
150 |
54 |
M16 |
182 |
218 |
100 |
600 |
6 |
|
FRS1505416M |
60 |
150 |
54 |
M16 |
182 |
218 |
129 |
900 |
7 |
|
FRS1505420W |
40 |
150 |
54 |
M20 |
182 |
218 |
100 |
600 |
6 |
|
FRS1505420M |
60 |
150 |
54 |
M20 |
182 |
218 |
129 |
900 |
7 |
|
FRH633008W |
40 |
63 |
30 |
M8 |
89 |
110 |
20 |
46 |
2.3 |
|
FRH633008M |
60 |
63 |
30 |
M8 |
89 |
110 |
52 |
120 |
2.3 |
|
FRH633010W |
40 |
63 |
30 |
M10 |
89 |
110 |
20 |
46 |
2.3 |
|
FRH633010M |
60 |
63 |
30 |
M10 |
89 |
110 |
52 |
120 |
2.3 |
|
FRH783010W |
40 |
78 |
30 |
M10 |
110 |
135 |
61 |
140 |
2.3 |
|
FRH783010M |
60 |
78 |
30 |
M10 |
110 |
135 |
117 |
270 |
2.3 |
|
FRH783012W |
40 |
78 |
30 |
M12 |
110 |
135 |
61 |
140 |
2.3 |
|
FRH783012M |
60 |
78 |
30 |
M12 |
110 |
135 |
117 |
270 |
2.3 |
|
FRH833010W |
40 |
83 |
30 |
M10 |
110 |
135 |
70 |
160 |
2.3 |
|
FRH833010M |
60 |
83 |
30 |
M10 |
110 |
135 |
126 |
290 |
2.3 |
|
FRH833012W |
40 |
83 |
30 |
M12 |
110 |
135 |
70 |
160 |
2.3 |
|
FRH833012M |
60 |
83 |
30 |
M12 |
110 |
135 |
126 |
290 |
2.3 |
|
FRH923510W |
40 |
92 |
35 |
M10 |
124 |
150 |
49 |
170 |
3.5 |
|
FRH923510M |
60 |
92 |
35 |
M10 |
124 |
150 |
91 |
320 |
3.5 |
|
FRH923512W |
40 |
92 |
35 |
M12 |
124 |
150 |
49 |
170 |
3.5 |
|
FRH923512M |
60 |
92 |
35 |
M12 |
124 |
150 |
91 |
320 |
3.5 |
|
FRH1063814W |
40 |
106 |
38 |
M14 |
143 |
175 |
71 |
250 |
3.5 |
|
FRH1063814M |
60 |
106 |
38 |
M14 |
143 |
175 |
129 |
450 |
3.5 |
|
FRH1063816W |
40 |
106 |
38 |
M16 |
143 |
175 |
71 |
250 |
3.5 |
|
FRH1063816M |
60 |
106 |
38 |
M16 |
143 |
175 |
129 |
450 |
3.5 |
|
FRH1254316W |
40 |
125 |
43 |
M16 |
156 |
192 |
125 |
500 |
4 |
|
FRH1254316M |
60 |
125 |
43 |
M16 |
156 |
192 |
200 |
800 |
4 |
|
FRH1254318W |
40 |
125 |
43 |
M18 |
156 |
192 |
125 |
500 |
4 |
|
FRH1254318M |
60 |
125 |
43 |
M18 |
156 |
192 |
200 |
800 |
4 |
|
FRH1505018W |
40 |
150 |
50 |
M18 |
182 |
218 |
125 |
750 |
6 |
|
FRH1505018M |
60 |
150 |
50 |
M18 |
182 |
218 |
183 |
1100 |
6 |
|
FRH1505020W |
40 |
150 |
50 |
M20 |
182 |
218 |
125 |
750 |
6 |
|
FRH1505020M |
60 |
150 |
50 |
M20 |
182 |
218 |
183 |
1100 |
6 |
