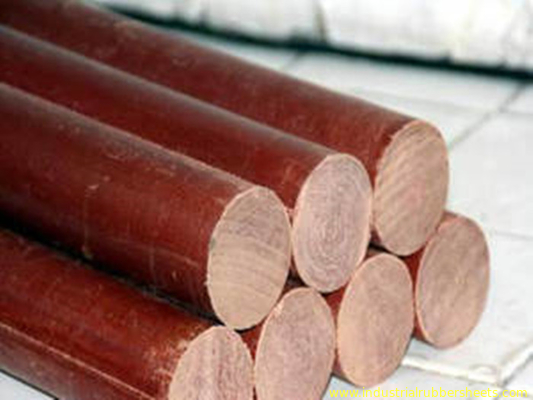

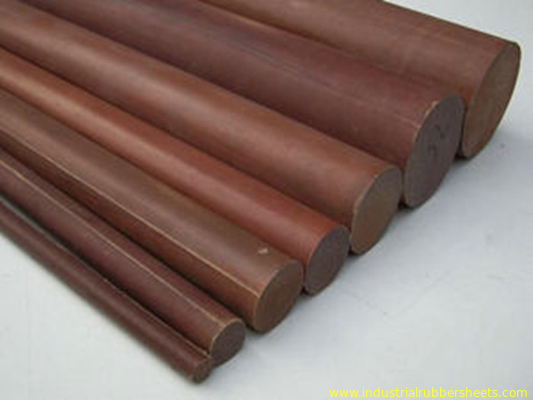

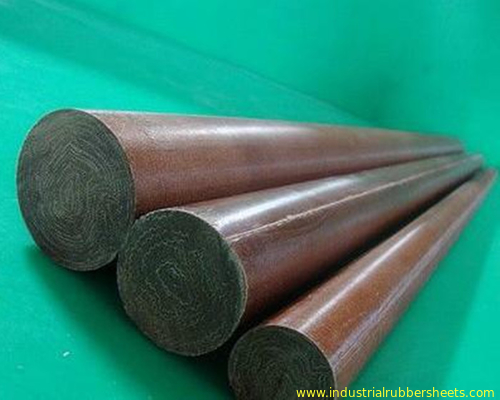

Fenool katoenstaaf, fenol papierstaaf, bakelietplaat, katoenplaat, isolatieplaat voor hoge spanning
Beschrijving: de fenol katoenstaaf, fenol papierstaaf zijn gemaakt van katoenen doek dat is geïmpregneerd met fenol hars onder druk en hitte.hoge mechanische sterkte, goede elektrische prestaties, zowel onder vochtige als droge omgeving en hoge temperatuurbestandheid, hoge dielectrische prestaties en mechanische verwerkingsprestaties.ICT-inrichting, pads van boormachines, tandwiel, motor, generator, transformator, inverter, schakelaar, elektrisch isolatieonderdeel, generator, transformator, armature, inverter, motor en elektrisch isolatieonderdeel.
Specificatie:
Materiaal: fenolhars+ katoenstof of papier
kleur: bruin, beige, geel, rood
oppervlak: glad
treksterkte: 78Mpa
Buigsterkte: 90-110Mpa
compressiesterkte: 138Mpa
breukspanning: 10KV
dichtheid: 1,25-1,40 g/cm3
hittebestendig: klasse B 130
afmeting: od8-200 mm x 1m
Bakeliet is een hard, dicht materiaal dat wordt gemaakt door warmte en druk op lagen papier of glasstof te leggen die zijn geïmpregneerd met fenolhars.Deze lagen van laminaat zijn gewoonlijk van cellulose papier, katoenen weefsels, synthetische garens, glazen weefsels of niet-geweven weefsels.een chemische reactie (polymerisatie) waarbij de lagen worden omgezet in een hoogdruk thermovast industrieel gelamineerd plastic.
Kleur: oranje rood / zwart
Goed elektrisch vermogen
Goed mechanisch vermogen
Geen wateropname
Hoge hittebestendigheid
Goede oppervlakhardheid
Slijtvastheid
Goede isolatie
Toepassing
PCB-armaturen, ICT-armaturen, pads van boormachines
Verstelstukken, motoren, generatoren, transformatoren, omvormers
Schakelaar, elektrisch isolerend onderdeel
Generator, transformator, armature, omvormer, motor en elektrisch isolatiecomponent.
| Eigenschappen | Graad | |||||
| Laminatie van katoen | ||||||
| Eigenschappen | Eenheden | 3723 | 3725 | 3726 | ||
| Dichtheid | Dia ((mm) | g/cm3 | 1.25-1.40 | 1.25-1.40 | 1.25-1.40 | |
| Wateropname (D-24/23) | ≤ | 6 | % | 1.7 | 1.2 | 1 |
| 13 | 1.3 | (Φ13 mm) | (Φ13 mm) | |||
| 25 | 1 | |||||
| > | 25 tot 51 | 1.2 | ||||
| Buigkracht | ≥ | MPa | 90 | 110 | 95 | |
| Treksterkte | ≥ | MPa | 78 | |||
| Compressievermogen (as) | ≥ | MPa | 138 | 138 | 138 | |
| Isolatieweerstand parallel aan laminaat | ||||||
| A: Onder normale omstandigheden | ≥ | W | 1.0×108 | |||
| D-24/23: Onderdompeling in water | ≥ | W | ||||
| Afbraakspanning parallel aan laminacties (in transformatorolie) | ≥ | KV | 10 | 10 | 10 | |
| (20±5°C) | (20±5°C) | (20±5°C) | ||||
| Ontvlambaarheid | - | - | - | - | ||
| Kleur | - | Natuurlijke | Natuurlijke | Natuurlijke | ||
| Referentiestandaard | - | Ondernemingsstandaard | ||||
