HTLA Flexible Jaw Spider Coupling, Rubber Coupling Elements of Hb with High Quality,Rubber Element + Iron
Fysiek kenmerk: gemaakt door middel van injectie met hoogwaardig polyester of CSM/SBR-vorm.Het is ontwerpen en speciaal voor alle soorten van metaal as koppeling met een zeer goede prestaties van hoge treksterkte, hoge slijtvastheid, hoge elastische veerkracht, waterdichtheid, oliebestendigheid en uitstekende vermoeidheidsvastheid, hoge inslagbestendigheid enz.MT, Hb, HRC, L, NM en Gear J serie koppelingen met hoge kwaliteit en uitstekende ervaring.
Specificaties:
materiaal: polyester, CSM/SBR
Kleur: geel, rood, paars, groen, zwart, enz.
oppervlak: glad
treksterkte: 12-55Mpa
hardheid: 80-98Shore A
verlenging: 400%-650%
dichtheid: 1,25 g/cm3
effect op de elasticiteit: >25%
scheursterkte: 35-155KN/m
Akron slijtageverlies: < 0,05 cm3/1,61 km
compressie-set (22h*70oC): < 10%
werktemperatuur: 120oC
standaardmaat voor polyurethaankoppeling:
GR14, GR19, GR24, GR28, GR38, GR42, GR48, GR55, GR65, GR75, GR90, GR100, GR110, GR125, GR140, GR160, GR180
MT1, MT2, MT3, MT4, MT5, MT6, MT7, MT8, MT9, MT10, MT11, MT12, MT13
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225, L276
FALK-R 10R, 20R, 30R, 40R, 50R, 60R, 70R, 80R
standaardmaat voor de rubberkoppeling:
Hb80, Hb95, Hb110, Hb125, Hb140, Hb160, Hb180, Hb200, Hb240, Hb280, Hb315
HRC70, HRC90, HRC110, HRC130, HRC150, HRC180, HRC230, HRC280
L35, L50, L70, L75, L90/95, L99/100, L110, L150, L190, L225
NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168, NM194, NM214, NM240, NM265
Verstelstuk 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
speciale grootte bouwen giet volgens de tekeningen van de koper
*** wanneer u het onderzoek, pls bevestigen product nummer en hoeveelheid ***
Een kaakkoppeling is een soort algemene krachttransmissie-koppeling die ook kan worden gebruikt in toepassingen voor bewegingscontrole (servo).Het is ontworpen om koppel over te brengen (door twee assen aan te sluiten) terwijl het de trillingen van het systeem dempt en de verkeerde uitlijning aanpastDe koppelingen bestaan uit drie onderdelen: twee metalen knooppunten en een elastomeerinvoegsel dat een element wordt genoemd, maar vaak een "spider" wordt genoemd.De drie delen pers passen samen met een kaak van elke knooppunt afwisselend voorzien van de lobben van de spinHet koppelmoment van de kaak wordt doorgegeven door de elastomeerloben in compressie.
De elastomeer van de spin kan in verschillende materialen en hardheid worden gemaakt, waardoor de gebruiker de koppeling kan aanpassen om het beste te voldoen aan zijn toepassing.Voor de keuze van elastomeren moet rekening worden gehouden met het vermogen om trillingen te dempen., vermogen om te omgaan met een verkeerde uitlijning, temperatuurbereik, snelheid van de apparatuur en chemische omstandigheden.

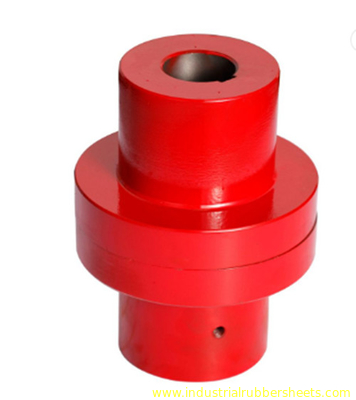

Kenmerken van de H-koppeling:
1Gemaakt van C45 staal.
2Rubber elastomeer, hoge stabiliteit
3. Geen slijtage zelfs bij het werken met parallelle misalignment
