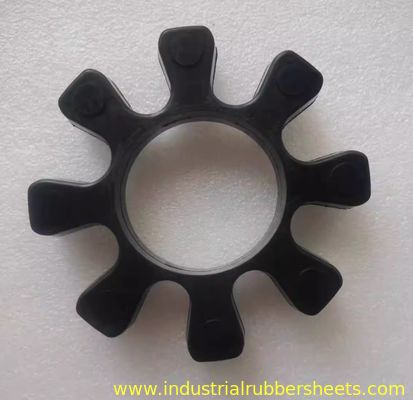

Aanpasbare rubbercouplage voor koppelspin in R82 OD78mm x ID31mm x T18mm in zwart

Aanpasbare rubbercouplage voor koppelspin in R82 OD78mm x ID31mm x T18mm in zwart

OMT Rubber Coupling Spider, Rubber Spider, Coupling Spider

zwart rubberen materiaal

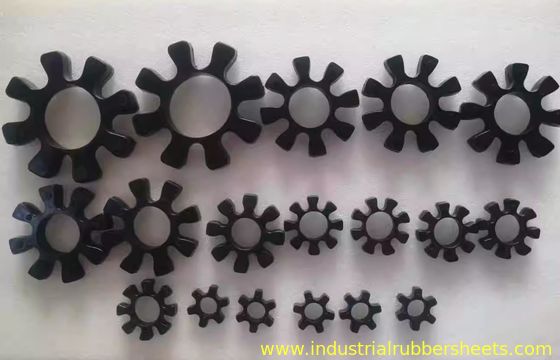

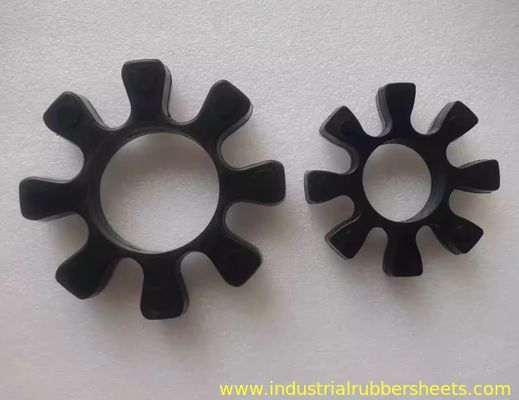

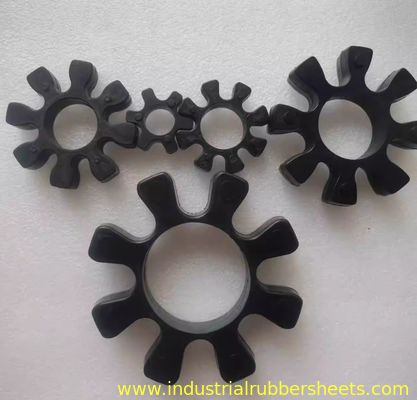

R42, OD42mm x ID19mm x T14mm

R62, OD59mm x ID29mm x T16mm

R82, OD78mm x ID31mm x T18mm

R103, OD99mm x ID42mm x T21mm

R132, OD132mm x ID64mm x T26mm

1. OTM-achthoekige koppeling (Jaw Coupling / Plum Blossom Coupling)

• Structurele kenmerken:Bestaat uit twee metalen halve koppelingen met convexe lobben (typisch 8 lobben, die een achthoekige vorm vormen) en een centraleelastomeer van rubber.

• Werkingsbeginsel:Het koppel wordt doorgegeven via het rubberen pluimbloesempad tussen de lobben, waarbij de elasticiteit van rubber wordt gebruikt om:

  • Absorbeer schokken en trillingen.

  • Compenseren voor een verkeerde uitlijning:Bevestigt kleine axiale, radiale en hoekverschuivingen.

  • Zorg voor elektrische isolatie.

• Toepassingen:Veel gebruikt in aandrijfsystemen voor pompen, ventilatoren, compressoren, motoren, versnellingsbakken, enz.

2Kerncomponent: Rubberen kussensblok / Elastisch element / Plum Blossom Pad

• Functie:Het kerndempende element, dat rechtstreeks van invloed is op de koppelprestaties.

• Naam:Gewoonlijk genoemdPlum Blossom Pad(vanwege de vorm),Kussingblok,Elastisch element, ofKussingring.

• Materiaal:TypischPolyurethaan (PU)ofNitrilrubber (NBR):

  • Polyurethaan (PU):slijtvast, verscheurbestendig, hoge draagcapaciteit (meest voorkomend).

  • met een gewicht van meer dan 10 kgUitstekende oliebestendigheid (geschikt voor olierige omgevingen).

• Modelidentificatie:

  • R42,R62,R82,R103,R132, enz., zijnmodellen van de specificaties van de pruimenbloesempad.

  • De nummers geven doorgaans de koppelgrootte of het diameterbereik van de boor aan.(eenheid: mm) waarvoor zij zijn ontworpen.

3. Referentie voor gemeenschappelijke Plum Blossom Pad Modellen en specificaties

Hieronder worden typische specificaties voor gemeenschappelijke modellen weergegeven (Let op: de normen kunnen van fabrikant tot fabrikant enigszins verschillen.):

4Belangrijke punten voor aankoop en vervanging

1. Identificeer origineel model:

   • Verwijder het oude pad en controleer of er een gestempeld model is (bv. R42).

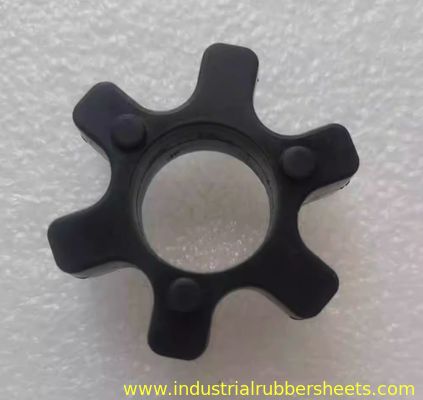

   • Meet de belangrijkste afmetingen: buitendiameter (OD), binnendiameter (ID), dikte (H), aantal lobben (meestal 6 of 8).

2. Specificaties voor de koppeling van de wedstrijd:

   • Het padmodel MOET overeenkomen met het model van de koppelkarosserie.

3. Let op de bedrijfsomstandigheden:

   • Torque en snelheid:Zorg ervoor dat het pad de lading aankan.

   • Milieu:KiesNBRvoor olierige omstandigheden; slijtagebestendigePUvoor algemeen gebruik.

   • Temperatuur:Bevestig de temperatuur tolerantie van het rubber.

4. Merk en kwaliteit:

   • OEM-onderdelen bieden de beste compatibiliteit. Gerespecteerde merken (bijv. R+W, KTR, Lovejoy, OTM) bieden een hogere betrouwbaarheid.

5. Vervangingsstappen (Vereenvoudigd)

1. Sluit de apparatuur af en isoleer de stroom (veiligheid op de eerste plaats).

2. Verwijder de koppelingsbeschermer.

3. Laat de koppelbouten los.

4. Verwijder oude pads en maak paringsoppervlakken schoon.

5. Plaats een nieuwe pruimenbloesem in de lobben van één halfkoppeling.

6. Lijn de andere halve koppeling en druk zachtjes samen.

7. Versterk de bouten diagonaal tot het opgegeven koppel.

8. Installeer de bewaking opnieuw.

Samenvatting

• OTM achthoekige koppelingen zijn gebaseerd oppluimbloesemkussens (bijv. R42/R62/R82/R103/R132)voor demping.

• Precies overeenkomen met het model en de afmetingen tijdens de vervanging, rekening houdend met de operationele behoeften.

• Verkrijgingsplaten via officiële kanalen of contact opnemen met OTM-leveranciers met parameters voor aanbestedingen.

Gelieve de afmetingen van uw oude onderdeel of uw apparatuurmodel te verstrekken voor een nauwkeurige bevestiging van de specificaties van het pad!
