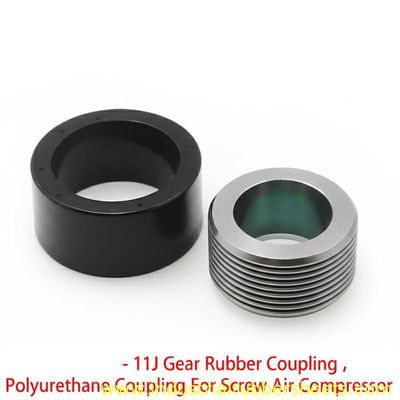

3J - 11J Toestel Rubberkoppeling, Polyurethaankoppeling voor de Compressor van de Schroeflucht

3J - 14J tandwiel rubber koppeling, polyurethaan koppeling voor schroefcompressor

Item	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD(mm)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
ID(mm)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
Dikte(mm)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
Tandwiel Aantal(Stuk)	24	24	24	24	24	24	24	20	20	18	18
Gewicht(g)	7550	6000	1750	1210	700	407	262	171	81	40	20

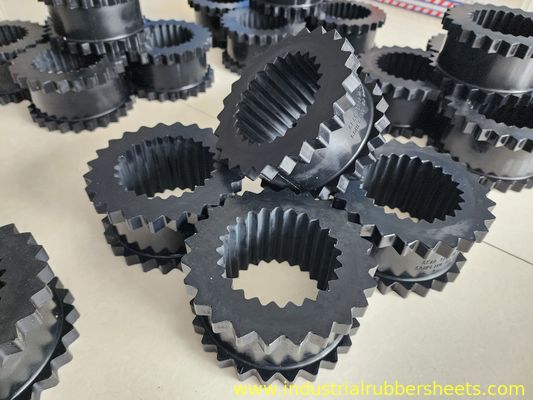

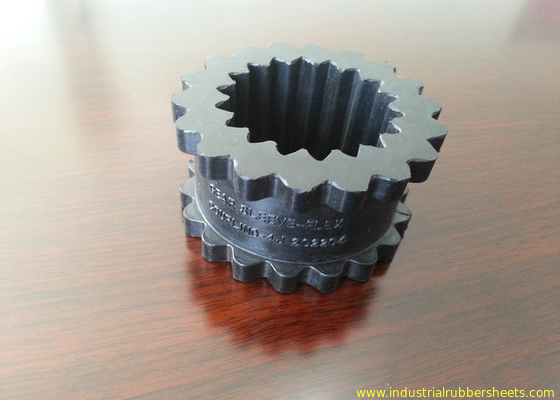

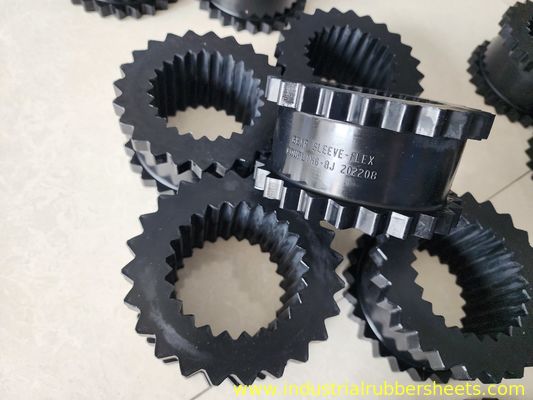

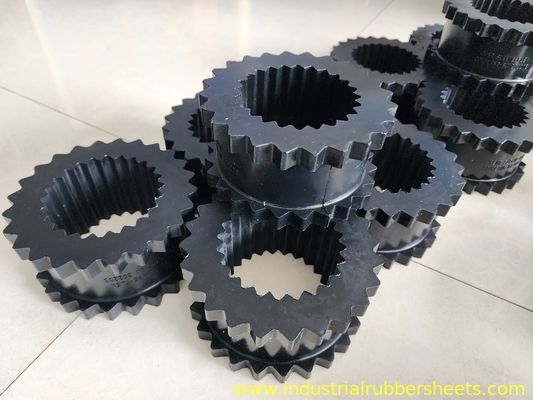

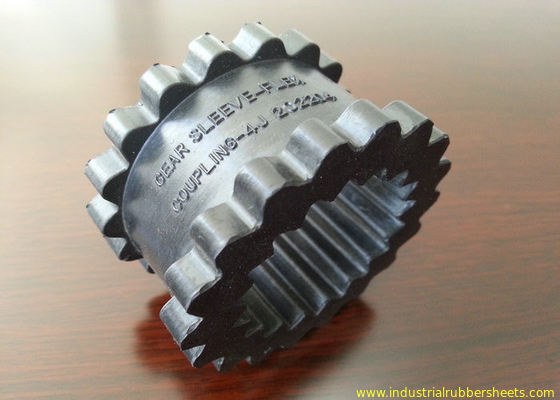

flexibele rubberen tandwielkoppeling voor schroefcompressor

Kenmerken:

1. Koppelingen voor luchtcompressoren

2. Serieuze productielijnen

3. Topkwaliteit met een redelijke prijs

4. Gepersonaliseerd pakket

5. OEM geleverd, A&V gecontroleerd

Klauwtype oppervlak-tot-oppervlak ontwerp, heeft de functie van bescherming, trillingen en schokken kunnen effectieve demping produceren en het proces van het draaien verminderen. Klauwtype tanden twee hulzen zijn in de omtrekrichting verschoven, in de opening in een quincunx elastisch lichaam van evolvente. Bij kleine afwijkingen in de installatie vermijdt het elastische lichaam de spanningsconcentratie. Kan effectief de axiale, radiale en hoekverplaatsing compenseren. Kolompenkoppeling elastomeer ouderwets type van groot volume, schuifeffect, gemakkelijk te beschadigen, terwijl het elastische lichaam nieuwe klauwtype koppelingen alleen onder de extrusiedruk, dus het kan grotere belasting weerstaan, betere slijtvastheid, langere levensduur. En zowel het niveau van installatie, en kan verticaal worden geïnstalleerd.

Kenmerken van CJ-serie koppelingsproducten:

1 heeft de voordelen van een eenvoudige structuur, stabiele prestaties, stabiele werking

2 drieledige structuur, eenvoudige installatie en onderhoud.

3 naaf en elastisch lichaam, een verscheidenheid aan materialen om uit te kiezen, om ervoor te zorgen dat alles stabiel kan werken in verschillende omgevingen.

4 met behulp van een oppervlak dat overeenkomt met klauwtype asnaaf en evolvente boogelasticiteit, kan de spanningsconcentratie worden vermeden, de effectieve overdracht van een hoger koppel, meer slijtvast, langere levensduur.

Een kleine uitsteeksel pad 5 elastisch lichaam, kan het contact van de metalen asnaaf in de koppeling isoleren, effectieve isolatie, geen smering nodig. Koppeling van afwijking van de remedie is vervorming treedt op door de elastische kracht bij de afwerking.

gemaakt door injectie met hoogwaardig polyester of mal CSM/SBR. Het is ontworpen en speciaal voor alle soorten metalen askoppeling met zeer goede prestaties van hoge treksterkte, hoge slijtvastheid, hoge elastische veerkracht, waterbestendig, oliebestendig en uitstekende vermoeiingsweerstand, hoge slagvastheid etc. We hebben complete sets mallen en leveren een volledig assortiment tandwiel J-serie koppelingen met hoge kwaliteit en uitstekende ervaring. Van toepassing op alle soorten industriële metalen askoppeling.

Specificaties:
materiaal: polyester, CSM/SBR
kleur: geel, rood, paars, groen, zwart etc.
oppervlak: glad
treksterkte: 12-55Mpa
hardheid: 80-98Shore A
rek: 400%-650%
dichtheid: 1.25g/cm3
elastische impact: >25%
scheursterkte: 35-155KN/m
akron slijtageverlies: <0.05cm3/1.61km
compressieset (22h*70oC): <10%
werktemperatuur: 120oC
standaard maat voor polyurethaan koppeling:
Tandwiel 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
speciale maatvoering bouwvorm volgens de tekeningen van de koper
***wanneer u een aanvraag doet, bevestig dan het productnummer en de hoeveelheid***
