Koppeling van de het Polyurethaanschacht van CSM/SBR-1613688500, 2903101500, 1613949900

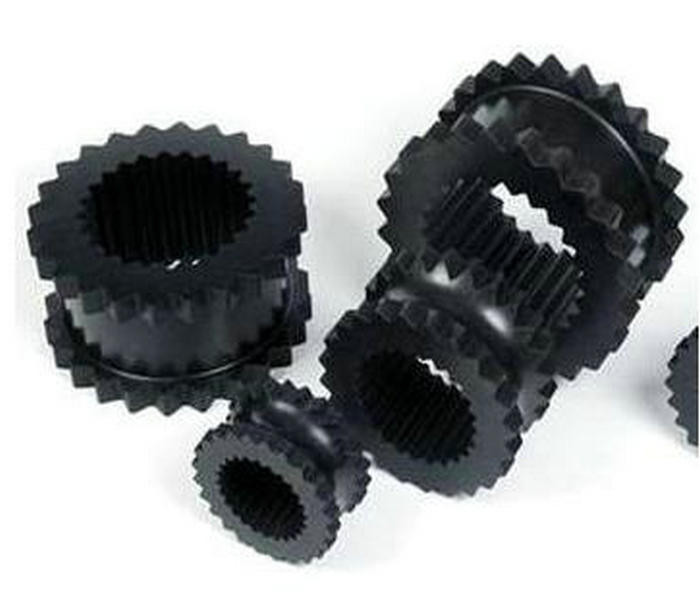

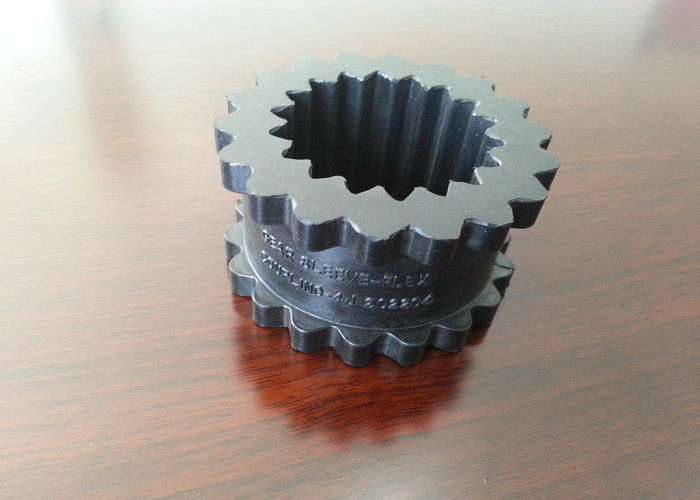

3J - 14J tandwiel polyurethane koppeling, NBR rubberen koppeling voor schroefcompressor

Item	14J	13J	11J	10J	9J	8J	7J	6J	5J	4J	3J
OD(mm)	333	284	208	179.4	152	128.6	110.4	95.3	74.6	58.7	48
ID(mm)	193	165	122.3	102	87	75	64.5	54.6	44	34	26.5
Dikte(mm)	165	138	101.6	87.3	76.2	63.5	55.6	47.6	39.7	31.8	25.5
Aantal tandwielen (stuks)	24	24	24	24	24	24	24	20	20	18	18
Gewicht (g)	7550	6000	1750	1210	700	407	262	171	81	40	20

Atlas copco reserveonderdelen as koppeling:

1613688500

2903101500

1613949900

1613958500

2903101701

1613688500

2903101500

1613949900

1613958500

2903101701

2903101601

1615436200

1613958500

1614873800

1614873900

Reserveonderdelen voor :

Atlas Copco,  Sullair, Fusheng,  Compare, HITACHI etc.

Zakelijke reikwijdte:

Mechanische afdichtingsserie: AKOKEN

Kleppenserie: Magneetventielen, Thermostatische kleppen, Drukbehoudkleppen

Sensorserie: Temperatuursensor, Druksensor

Rubberserie: Koppeling, Olieleiding, Pakking

Filterserie: Luchtfilter, Oliefilter, Olieseparator vervanging

Printplaat & Hoofdcontroller

Dagelijkse verbruiksartikelen serie;

Veelvoorkomende slijtageonderdelen serie

schroefcompressor onderdelen
olievrije compressor onderdelen
zuigercompressor onderdelen
mobiele compressor onderdelen
luchtuiteinde en compressor revisie
tweede luchtuiteinde of compressor
nieuw luchtuiteinde of compressor

Specificaties:
materiaal: polyester, CSM/SBR
kleur: geel, rood, paars, groen, zwart etc.
oppervlak: glad
treksterkte: 12-55Mpa
hardheid: 80-98Shore A
rek: 400%-650%
dichtheid: 1.25g/cm3
elastische impact: >25%
scheursterkte: 35-155KN/m
akron slijtageverlies: <0.05cm3/1.61km
compressieset (22h*70oC): <10%
werktemperatuur: 120oC
standaard maat voor polyurethaan koppeling:
Tandwiel 3J, 4J, 5J, 6J, 7J, 8J, 9J, 10J, 11J
speciale maatvorming volgens de tekeningen van de koper


Kenmerken:

1. Koppelingen voor luchtcompressoren

2. Serieuze productielijnen

3. Topkwaliteit met een redelijke prijs

4. Gepersonaliseerd pakket

5. OEM geleverd, A&V gecontroleerd

Klauwtype oppervlak-tot-oppervlak ontwerp, heeft de functie van bescherming, trillingen en schokken kunnen effectieve demping produceren en het proces van het draaien verminderen. Klauwtype tanden twee hulzen zijn in de omtrekrichting verschoven, in de opening in een quincunx elastisch lichaam van involuut. Bij kleine afwijkingen in de installatie vermijdt het elastische lichaam de spanningsconcentratie. Kan effectief de axiale, radiale en hoekverplaatsing compenseren. Kolompen koppeling elastomeer ouderwets type van groot volume, schuifeffect, gemakkelijk te beschadigen, terwijl het elastische lichaam nieuwe klauwtype koppelingen alleen onder de extrusiedruk, dus het kan grotere belasting weerstaan, betere slijtvastheid, langere levensduur. En zowel het niveau van installatie, en kan verticaal worden geïnstalleerd.

Kenmerken van CJ-serie koppelingsproducten:

1 heeft de voordelen van een eenvoudige structuur, stabiele prestaties, stabiele werking

2 drieledige structuur, eenvoudige installatie en onderhoud.

3 naaf en elastisch lichaam, een verscheidenheid aan materialen om uit te kiezen, om ervoor te zorgen dat alles stabiel kan werken in verschillende omgevingen.

4 met behulp van een oppervlak dat klauwtype asnaaf en involute boogelasticiteit combineert, kan de spanningsconcentratie worden vermeden, de effectieve overdracht van een hoger koppel, meer bestand tegen slijtage, langere levensduur.

Een kleine uitsteeksel pad 5 elastisch lichaam, kan het metalen asnaafcontact in de koppeling isoleren, effectieve isolatie, geen smering nodig. Koppeling van afwijking van de remedie is vervorming treedt op door de elastische kracht aan het einde.

gemaakt door injectie met hoogwaardig polyester of mal CSM/SBR. Het is ontworpen en speciaal voor alle soorten metalen as koppeling met zeer goede prestaties van hoge treksterkte, hoge slijtvastheid, hoge elastische veerkracht, waterbestendig, oliebestendig en uitstekende vermoeiingsweerstand, hoge impactbestendigheid etc. We hebben complete sets mallen en leveren een volledig assortiment tandwiel J-serie koppelingen met hoge kwaliteit en uitstekende ervaring. Van toepassing op alle soorten industriële metalen as koppeling.
