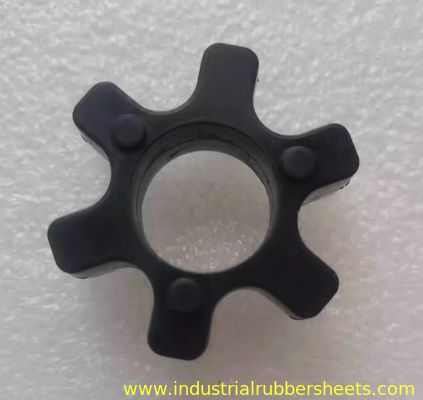

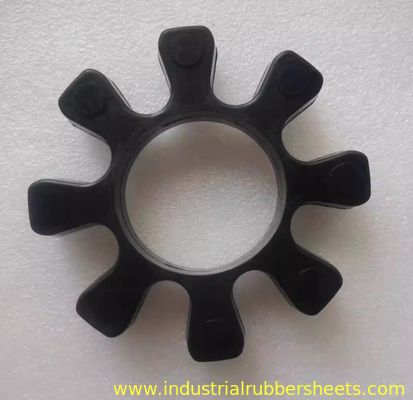

Aanpasbare rubbercouplage voor koppelspin in R82 OD78mm x ID31mm x T18mm in zwart

  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
  • Customizable Rubber Coupling Spider with OD78mm x ID31mm x T18mm Dimensions and 70-80 Shore A Hardness for Max Torque 4 N.m
Plaats van herkomst CHINA
Merknaam 3A Rubber
Certificering ISO9001
Modelnummer 3A2006
Min. bestelaantal 10 stuks
Prijs USD10.00
Verpakking Details Verpakken in zakken en dozen
Levertijd 7-15 dagen na ontvangst van de betaling van de koper
Betalingscondities L/C, D/P, T/T, Western Union, MoneyGram
Levering vermogen 100000kgs/month
Productdetails
Materiaal Rubber Kleur Zwart
Sollicitatie Inbreng op metalen koppelingen Type OMT R42-132
Verpakking in dozen Oppervlak Zacht
Maximaal koppel 4 N.m Ozonbestendigheid Goed
Treksterkte 20 MPa UV-bestendigheid Goed
Standaard of niet-standaard Standaard Duurzaamheid Hoog
Hardheid 70-80 Shore A Slijtvastheid Hoog
vorm Koppeling Chemische weerstand Uitstekend
Oliebestendigheid Goed
Markeren

OD78mm x ID31mm x T18mm Rubber Coupling

,

70-80 Shore A Hardness Coupling Spider

,

Max Torque 4 N.m Plum Blossom Pad
Laat een bericht achter
Productomschrijving
Aanpasbare rubberen koppelingen voor koppelspinnen
R82 OD78mm × ID31mm × T18mm in zwart
OMT Rubber Coupling Spider, ook bekend als Rubber Spider of Coupling Spider, verkrijgbaar in zwart rubbermateriaal.

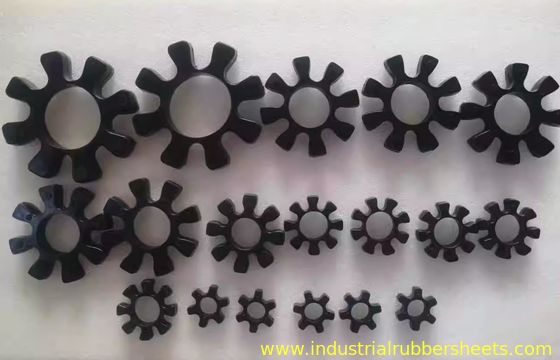

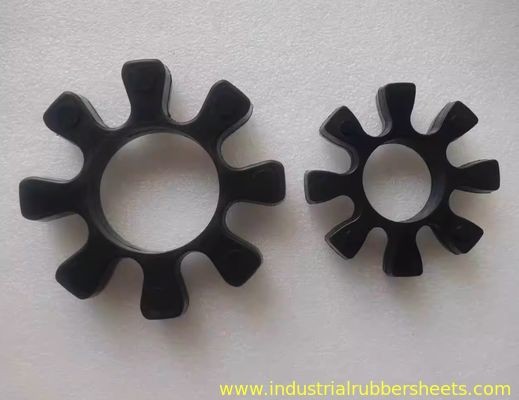

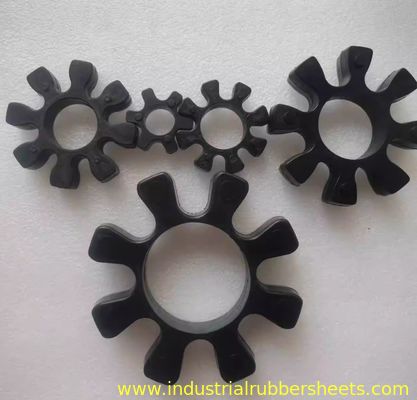

Beschikbare maten:
  • R42, OD42mm × ID19mm × T14mm
  • R62, OD59mm × ID29mm × T16mm
  • R82, OD78mm × ID31mm × T18mm
  • R103, OD99mm × ID42mm × T21mm
  • R132, OD132mm × ID64mm × T26mm
OTM achthoekige koppeling (kaakkoppeling / pruimenbloesemkoppeling)
Structurele kenmerken
Bestaat uit twee metalen halve koppelingen met convexe lobben (meestal 8 lobben, die een achtrekvormige vorm vormen) en een centrale rubber elastomeer (plum blossom pad).
Werkingsbeginsel
Het koppel wordt doorgegeven via het rubberen pluimbloesempad tussen de lobben, waarbij de elasticiteit van rubber wordt gebruikt om:
  • Schokken en trillingen absorberen
  • Compenseren voor onevenwichtigheid: past bij kleine axiale, radiale en hoekverschuivingen
  • Elektrische isolatie bieden
Toepassingen
Veel gebruikt in aandrijfsystemen voor pompen, ventilatoren, compressoren, motoren, versnellingsbakken en andere industriële apparatuur.

Kerncomponent: rubberen kussensblok / elastisch element
Functie
De kern demping element, die rechtstreeks van invloed op de koppeling prestaties.
Materiële opties
  • Polyurethaan (PU):slijtvast, verscheurbestendig, hoge draagcapaciteit (meestal voorkomend)
  • met een gewicht van meer dan 10 kgUitstekende oliebestendigheid (geschikt voor olierige omgevingen)
Modelidentificatie
Specificatiemodellen (bv. R42, R62, R82, R103, R132) geven doorgaans de koppelgrootte of het diameterbereik van de boor (eenheid: mm) aan waarvoor zij zijn ontworpen.

Gemeenschappelijke modellen en specificaties van Plum Blossom Pads
Let op: de normen kunnen van fabrikant tot fabrikant enigszins verschillen.
Pad model Typische boringsdiameter. Geschikte koppelgrootte/koppelbereik
R42 ≈ 20 - 30 Kleine koppelingen, laag koppel
R62 ≈ 25 - 40 Kleine tot middelgrote koppelingen
R82 ≈ 40 - 60 Middelgrote koppelingen
R103 ≈ 50 - 75 Middelgrote tot grote koppelingen
R132 ≈ 70 - 100+ Grote koppelingen, hoog koppel

Belangrijke punten voor aankoop en vervanging
  1. Identificeer origineel model:Verwijder het oude pad en controleer of er een gestempeld model is (bv. R42).
  2. Specificaties voor de koppeling van de wedstrijd:Het padmodel MOET overeenkomen met het model van de koppelkarosserie.
  3. Let op de bedrijfsomstandigheden:Zorg ervoor dat het pad de koppel- en snelheidsvereisten kan aan. Kies NBR voor olierige omstandigheden; slijtvast PU voor algemeen gebruik. Bevestig de temperatuurtolerantie van het rubber.
  4. Merk en kwaliteit:OEM-onderdelen bieden de beste compatibiliteit. Gerespecteerde merken (bijv. R+W, KTR, Lovejoy, OTM) bieden een hogere betrouwbaarheid.

Vervangingsstappen (vereenvoudigd)
  1. Sluit de apparatuur af en isoleer de stroom (veiligheid op de eerste plaats).
  2. Verwijder de koppelingsbeschermer.
  3. Laat de koppelbouten los.
  4. Verwijder oude pads en maak paringsoppervlakken schoon.
  5. Plaats een nieuwe pruimenbloesem in de lobben van één halfkoppeling.
  6. Lijn de andere halve koppeling en druk zachtjes samen.
  7. Versterk de bouten diagonaal tot het opgegeven koppel.
  8. Installeer de bewaking opnieuw.

Samenvatting
OTM achthoekige koppelingen zijn afhankelijk van pruimenbloesem pads (bijv. R42/R62/R82/R103/R132) voor het dempen.Bronnen via officiële kanalen of contact opnemen met OTM-leveranciers met parameters voor aanbestedingen.
Gelieve de afmetingen van uw oude onderdeel of uw apparatuurmodel te verstrekken voor een nauwkeurige bevestiging van de specificaties van het pad!
